母线槽系列
产品名称:密集型母线槽
详细信息

CMC-3A母线槽是我厂在吸收消化日本母线技术的基础上研制开发的第一代母线产品。

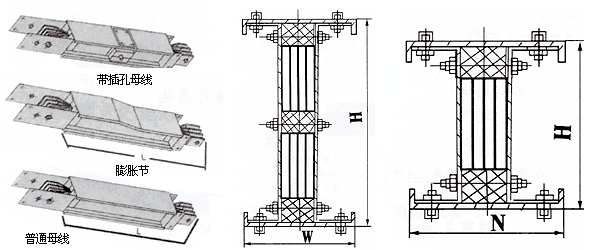

1、母线结构及电流等级表CMC-3A铝质母线

2、CMC-3A铜质母线

额定
电流
每相母线
(mm)
3线制 4线制 5线制
W
(mm)
H
(mm)
重量
kg/M
W
(mm)
H
(mm)
重量
kg/M
W
(mm)
H
(mm)
重量
kg/M
250 6×40 125 100 9 140 100 11 160 100 12
400 6×50 125 120 11 140 120 13 160 120 14
630 6×60 125 120 13 140 120 15 160 120 16
800 6×80 125 170 16 140 170 19 160 170 21
1000 6×100 125 170 18 140 170 23 160 170 26
1250 6×140 125 230 23 140 230 28 160 230 33
1600 6×170 125 230 29 140 230 31 160 230 36
额定
电流
每相母线
(mm)
3线制 4线制 5线制
W
(mm)
H
(mm)
重量
kg/M
W
(mm)
H
(mm)
重量
kg/M
W
(mm)
H
(mm)
重量
kg/M
100 3×30 125 70 13 120 80 15 130 80 16.5
250 6×30 125 100 15 140 100 18 160 100 19.5
400 6×40 125 100 18 140 100 22 160 100 20.5
630 6×50 125 120 19 140 120 23 160 120 25
800 6×60 125 120 25 140 120 25 160 120 26
1000 6×80 125 170 30 140 170 31 160 170 34
1250 6×110 125 170 41 140 170 39 160 170 42
1600 6×150 125 230 44 140 230 51 160 230 54
2000 6×150 125 230 50 140 230 55 160 230 58
2500 6x185 125 260 57 140 260 63 160 260 67
3000 2×6×140 125 310 80 140 360 98 160 360 102
3500 2×6×170

125

520 88 140 520 110 160 520 115
4000 2×8×150 125 520 100 140 520 126 160 520 130
